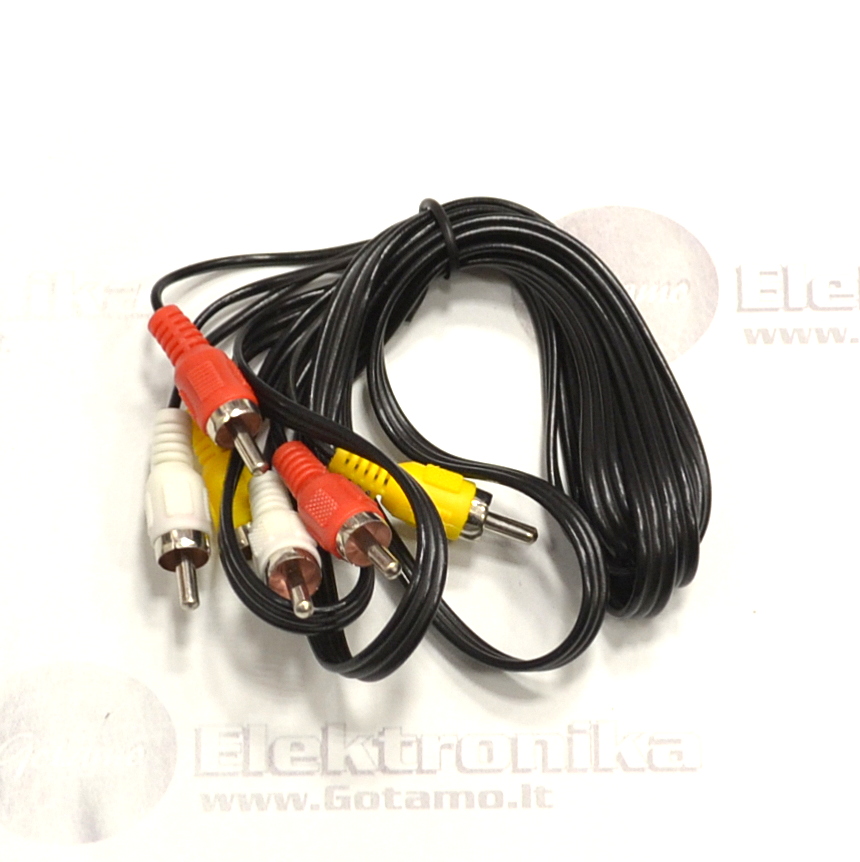

3 RCA į 3 RCA laidas 1.5 metro – vaizdo ir stereo garso laidas
3 RCA laidas 1.5 metro turi po tris RCA kištukus kiekviename gale, todėl vienu laidu perduodamas ir sudėtinis vaizdo signalas, ir stereo garsas. Tai klasikinis „tulpių“ laidas, kuriuo prie televizoriaus jungiami DVD ar VHS grotuvai, senesnės žaidimų konsolės, vaizdo kameros ir TV priedėliai. Pusantro metro ilgio laidas patogus, kai šaltinis stovi po televizoriumi ar šalia jo. Jokio maitinimo ar nustatymų nereikia.
Trys kištukai – trys signalai
Įprastas 3 RCA sujungimas žymimas spalvomis. Geltonas kištukas skirtas sudėtiniam (composite) vaizdo signalui, baltas – kairiajam garso kanalui, raudonas – dešiniajam. Televizoriuose ir grotuvuose tokie lizdai dažniausiai pažymėti VIDEO, AUDIO L ir AUDIO R, kartais – AV IN ar AV OUT.
Svarbu žinoti, kad kištukų spalvos yra tik žymėjimas, o 3 RCA laidas 1.5 metro turi tris tos pačios RCA formos kištukus, todėl svarbiausia – kad abiejuose galuose tas pats kištukas būtų įkištas į to paties signalo lizdą.
Kokius įrenginius galima sujungti
- Vaizdo grotuvai. DVD ir VHS grotuvai, vaizdo magnetofonai.
- Žaidimų konsolės. Senesnės konsolės su AV išvestimi.
- Vaizdo kameros ir fotoaparatai. Modeliai su analogine AV išvestimi.
- TV priedėliai ir imtuvai. Palydovinės ar antžeminės televizijos priedėliai su RCA jungtimis.
- Automobilių ir apsaugos vaizdo sistemos. Kameros ir monitoriai su RCA vaizdo jungtimis.
Kai kurie įrenginiai turi ir komponentinio vaizdo (Y, Pb, Pr) lizdus, pažymėtus žalia, mėlyna ir raudona spalvomis. Fizine forma jie tokie patys, todėl trijų gyslių RCA laidu galima sujungti ir juos, jei abu įrenginiai tokią jungtį palaiko. Tokiu atveju garsui reikės atskiro laido.
Prijungimas prie televizoriaus
Prieš jungdami išjunkite abu įrenginius. Geltoną kištuką įkiškite į grotuvo VIDEO OUT ir televizoriaus VIDEO IN lizdus, baltą – į AUDIO L, raudoną – į AUDIO R. Įjunkite techniką ir televizoriaus pulteliu pasirinkite AV, EXT ar panašiai pavadintą šaltinį. Jei vaizdas yra, bet garso nėra, patikrinkite, ar garso kištukai neįkišti į kitą lizdų grupę.

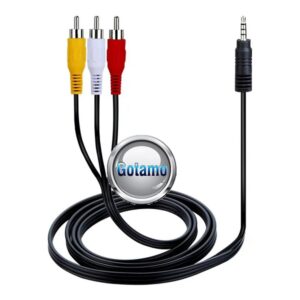

Kai kurie modernūs televizoriai AV įėjimą turi kaip vieną 3.5mm lizdą su specialiu adapteriu – tokiu atveju 3 RCA laidas 1.5 metro jungiamas per tą adapterį.
Suderinamumas ir ribojimai
RCA vaizdo signalas yra analoginis ir standartinės raiškos, todėl šis laidas skirtas senesnei ir paprastesnei vaizdo technikai. Prie HDMI lizdų jis tiesiogiai netinka – tam reikalingas aktyvus signalo keitiklis. Jei jūsų televizorius neturi RCA ar AV įėjimų, patikrinkite, ar jis turi SCART lizdą: tada padės tinkamas adapteris.
Priežiūra
Kad 3 RCA laidas 1.5 metro tarnautų ilgai, kištukus traukite laikydami už korpuso. Nelenkite laido ties jungtimis ir nespauskite jo baldais prie sienos. Jei vaizdas ima mirgėti ar dingsta spalvos, pirmiausia patikrinkite geltono kištuko kontaktą ir nuvalykite jį sausa šluoste. Laidą laikykite sausoje vietoje, laisvai suvyniotą.
Pagrindinės savybės
- Po tris RCA kištukus abiejuose galuose.
- Vienu laidu – sudėtinis vaizdas ir stereo garsas.
- Ilgis – 1.5 metro.
- Veikia be maitinimo ir nustatymų.
- Tinka DVD, VHS grotuvams, konsolėms, TV priedėliams.
Techninė specifikacija
| Tipas | Vaizdo ir garso (AV) laidas |
|---|---|
| Pirma jungtis | 3 RCA kištukai |
| Antra jungtis | 3 RCA kištukai |
| Ilgis | 1.5 m |
| Signalai | Analoginis vaizdas ir stereo garsas |
| Svoris su pakuote | 0.2 kg |
| Prekės kodas | GT-16757 |
Kam labiausiai tinka
- Retro technikos mėgėjams. Kai norisi prijungti VHS grotuvą ar seną konsolę.
- Norintiems suskaitmeninti vaizdo įrašus. Kai grotuvas jungiamas prie vaizdo įrašymo įrenginio.
- Vasarnamiams ir sodyboms. Kur vis dar naudojami senesni televizoriai ir priedėliai.
Kiti modeliai

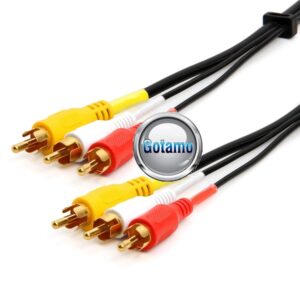

Kai šaltinis stovi toliau, rinkitės 3 RCA į 3 RCA laidą 3 metrai, o du laidus sujungti padės 3 RCA lizdai į 3 RCA lizdus jungtis. Televizoriui su SCART lizdu tiks 3 RCA lizdai ir S-Video lizdas į Scart jungtis, o jei reikia tik garso, pakaks 2 RCA į 2 RCA laido 1.5 metro. Visus variantus rasite kategorijoje RCA laidai ir jungtys.
Dažni klausimai
Ar šiuo laidu galiu prijungti įrenginį prie HDMI lizdo?
Ne. HDMI yra skaitmeninė jungtis, todėl analoginiam RCA signalui reikia aktyvaus keitiklio.
Ar 3 RCA laidas 1.5 metro tinka tik garsui?
Tinka ir tik garsui – tuomet geltonas kištukas lieka nenaudojamas arba juo galima perduoti, pavyzdžiui, subwooferio signalą.
Kodėl vaizdas nespalvotas?
Dažniausiai tai reiškia, kad televizoriuje pasirinktas netinkamas vaizdo standartas arba kištukas įkištas į kitos paskirties lizdą. Patikrinkite nustatymus ir jungtis.
Ar galima naudoti komponentiniam vaizdui?
Fiziškai jungtys sutampa, todėl galima, jei abu įrenginiai turi komponentinius lizdus. Garsui tada reikia atskiro laido.
Šios prekės dar ieškoma kaip „3 rca laidas“, „av laidas tulpės“, „trijų tulpių kabelis“ ar angliškai „3 RCA composite AV cable“. Plačiau – Wikipedia straipsnyje apie sudėtinį vaizdo signalą.
Komplektacija
3 RCA į 3 RCA laidas 1.5 metro – 1 vnt. Prekę rasite g23.lt parduotuvėje ir G23 Electronics salone.
