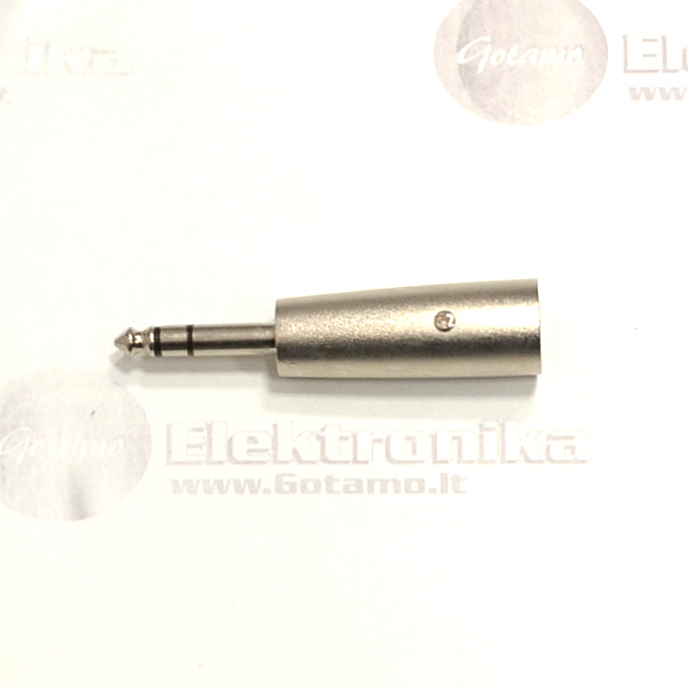

AUX 6.35mm (stereo) į XLR jungtis – perėjimas tarp jack ir XLR įrangos
AUX 6.35mm stereo į XLR jungtis sujungia dvi scenos ir studijos įrangoje dažniausiai naudojamas jungtis: 6.35mm TRS (stereo jack) ir XLR. Tokio perėjimo prireikia, kai mikrofonas, mikšeris, garso plokštė ar aktyvi kolonėlė turi skirtingo tipo lizdus, o tinkamo laido po ranka nėra. Jungtis pasyvi, neturi elektronikos ir nereikalauja maitinimo. Ji kompaktiška, todėl AUX 6.35mm stereo į XLR perėjimą patogu laikyti technikos dėžėje kaip atsarginį sprendimą.
Kas yra XLR jungtis
XLR – apvali jungtis su keliais kontaktais, dažniausiai trimis. Ji naudojama mikrofonams, mikšeriams, aktyviems monitoriams ir scenos kolonėlėms. XLR jungtys dažnai turi fiksavimo liežuvėlį, todėl laidas netyčia neištrūksta. Standartiškai pirmas kontaktas skirtas įžeminimui, antras – tiesioginiam signalui, trečias – apverstos fazės signalui.
XLR būna dviejų lyčių: su kaiščiais (male) ir su angomis (female). Prieš naudojant verta patikrinti, kuri XLR pusė reikalinga jūsų įrangai.
Kaip atpažinti 6.35mm TRS kištuką

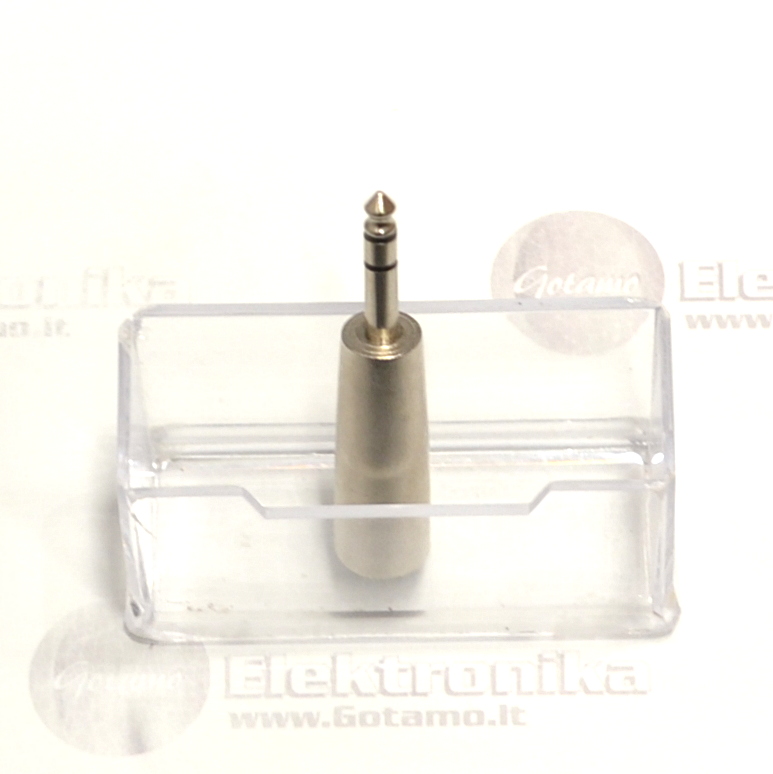

6.35mm kištukas, dar vadinamas 1/4 colio arba didžiuoju jack, yra storesnis už įprastą 3.5mm ausinių kištuką. TRS (stereo) kištukas turi du izoliacinius žiedelius ir tris kontaktus: galiuką, žiedą ir įvorę. Mono (TS) kištukas turi tik vieną žiedelį.
Trys TRS kontaktai atitinka tris XLR kontaktus, todėl AUX 6.35mm stereo į XLR jungtis paprastai sujungia galiuką su antru kontaktu, žiedą – su trečiu, o įvorę – su pirmu.
Stereo ar subalansuotas signalas
TRS lizdas gali perduoti dvi skirtingas signalo rūšis. Buitinėje technikoje tai stereo – kairysis ir dešinysis kanalai. Profesionalioje įrangoje tas pats lizdas dažnai perduoda vieną subalansuotą mono signalą, atsparesnį triukšmams ilguose laiduose. XLR jungtis beveik visada naudojama subalansuotam mono signalui.
Todėl prijungus stereo šaltinį per AUX 6.35mm stereo į XLR perėjimą, XLR įrenginys gali priimti ne abu kanalus taip, kaip tikitės. Geriausiai jungtis tinka subalansuotam ryšiui tarp profesionalios įrangos.
Tipiniai naudojimo atvejai

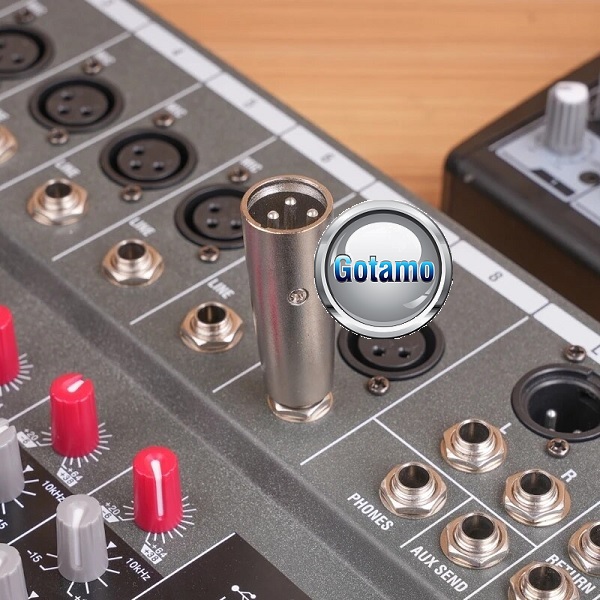

Dažniausiai AUX 6.35mm stereo į XLR jungtis naudojama taip: garso plokštės ar mikšerio subalansuotas TRS išėjimas jungiamas prie aktyvaus monitoriaus su XLR įėjimu. Kitas dažnas atvejis – XLR laidas jungiamas prie įrenginio, turinčio tik 6.35mm lizdą. Jungtis praverčia renginiuose, kai reikia greitai sujungti skirtingų gamintojų įrangą.
Dinaminiai mikrofonai paprastai veikia per tokį perėjimą, tačiau kondensatoriniams mikrofonams reikalingas fantominis maitinimas, kurį įprastai tiekia tik XLR įėjimai.
Prieš jungdami ar atjungdami AUX 6.35mm stereo į XLR perėjimą sumažinkite garsumą arba išjunkite stiprintuvą – taip išvengsite garsaus spragtelėjimo kolonėlėse. 6.35mm kištuką įkiškite iki galo, o XLR jungtį sujunkite, kol užsifiksuos. Atjungdami XLR nepamirškite paspausti fiksatoriaus.
Suderinamumas
AUX 6.35mm stereo į XLR jungtis tinka įrangai su šiomis jungtimis:
- 6.35mm TRS lizdai. Garso plokštės, mikšeriai, efektų procesoriai, stiprintuvai.
- XLR jungtys. Aktyvūs monitoriai, scenos kolonėlės, mikšeriai, XLR laidai.
- Mikrofonai. Dinaminiai mikrofonai su XLR jungtimi, jei įrenginys turi 6.35mm įėjimą.
Pagrindinės savybės
- 6.35mm stereo (TRS). Trys kontaktai jack pusėje.
- XLR jungtis. Standartinė scenos ir studijos jungtis.
- Pasyvi. Be maitinimo ir elektronikos.
- Kompaktiška. Telpa technikos dėžėje.
Techninė specifikacija
| Parametras | Reikšmė |
|---|---|
| Tipas | Garso perėjimas |
| Viena pusė | 6.35mm stereo (TRS) |
| Kita pusė | XLR |
| Maitinimas | Nereikalingas |
Kam labiausiai tinka
- Namų studijų savininkams. Garso plokštė jungiama prie monitorių su XLR įėjimais.
- Renginių technikams. Atsarginis perėjimas, kai trūksta tinkamo laido.
- Muzikantams. Dinaminis mikrofonas prijungiamas prie įrangos su 6.35mm įėjimu.
Kiti modeliai
6.35mm įrangai sujungti tinka 6.35mm stereo laidas 1.5 metro ir 6.35mm stereo laidas 3 metrai. Stereo kanalams išskirti skirta 6.35mm stereo į 2 mono lizdus jungtis, o buitinei technikai su RCA – AUX 6.35mm į 2 RCA lizdus jungtis. Visą pasirinkimą rasite skiltyje AUX 6.35mm laidai ir jungtys.
Dažni klausimai
Ar per AUX 6.35mm stereo į XLR jungtį veiks kondensatorinis mikrofonas?
Tik jei įrenginys tiekia fantominį maitinimą. 6.35mm įėjimai jo paprastai netiekia.
Ar XLR pusė male ar female?

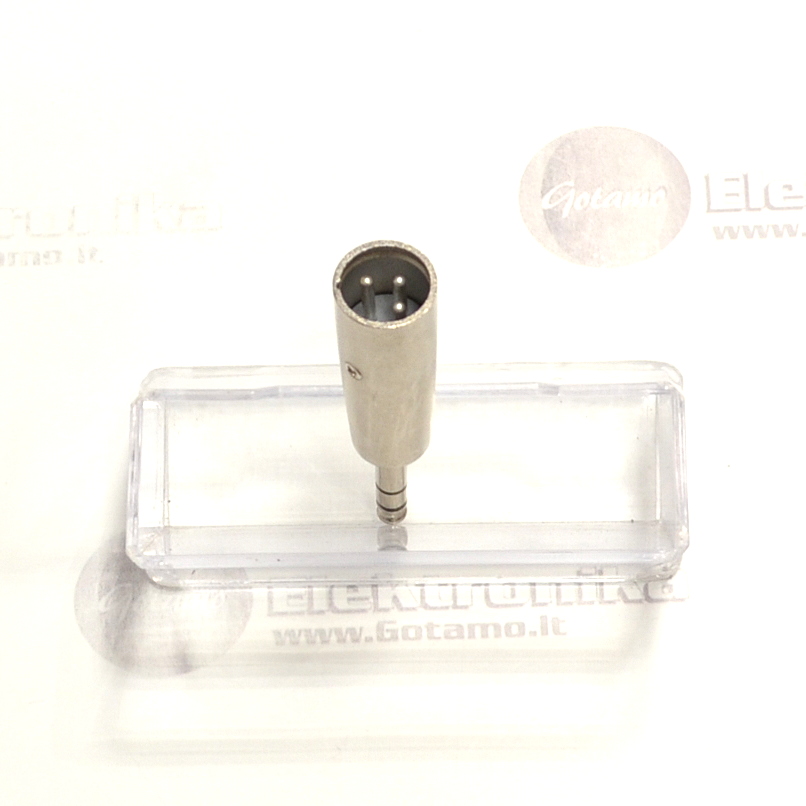

Pavadinime lytis nenurodyta – pasitikrinkite nuotraukose, ar XLR pusėje matomi kaiščiai, ar angos.
Ar galima stereo grotuvą prijungti prie XLR kolonėlės?
Galima, tačiau kolonėlė dažniausiai priims signalą kaip subalansuotą mono, todėl vienas kanalas gali būti prarastas arba garsas skambėti keistai.
Ar perėjimas pablogina garso kokybę?
AUX 6.35mm stereo į XLR jungtis yra pasyvi ir signalo neapdoroja; kokybę labiau lemia laidai ir įranga.
Šios prekės dar ieškoma taip: „6.35 jack i XLR adapteris“, „didelis jack į XLR“, „6,3 mm TRS į XLR“, „1/4 TRS to XLR adapter“, „canon jungtis jack“.
Komplektacija
Komplekte – viena AUX 6.35mm stereo į XLR jungtis. Laidai ir mikrofonas į komplektą neįeina.
Prekę rasite g23.lt parduotuvėje ir G23 Electronics salone.
