HDMI į DVI-D (dual link) 24+1 laidas 1.8 metro ilgio
HDMI į DVI-D dual link laidas sujungia įrenginį su HDMI išvestimi ir ekraną ar vaizdo plokštę, turinčią DVI-D jungtį. Viename gale – įprastas HDMI kištukas, kitame – DVI-D 24+1 kištukas, todėl adapterio papildomai nereikia. 1.8 metro ilgis leidžia patogiai nutiesti laidą nuo kompiuterio korpuso po stalu iki monitoriaus. Tai paprastas būdas prie senesnio, bet dar puikiai veikiančio monitoriaus prijungti naują nešiojamąjį kompiuterį, žaidimų konsolę ar TV priedėlį.
Kaip atpažinti DVI-D 24+1 jungtį

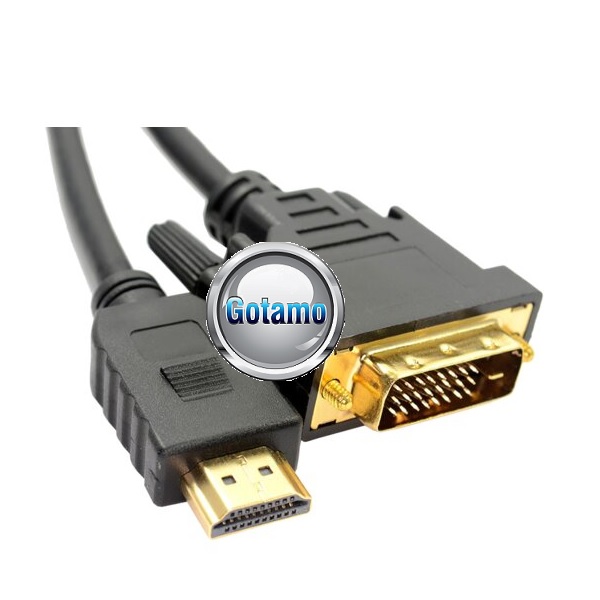

DVI kištukas yra platus, stačiakampis, su dviem tvirtinimo varžtais šonuose. DVI-D 24+1 variante matomos trys eilės po aštuonis kontaktus (iš viso 24) ir viena plokščia horizontali kontaktinė plokštelė. Aplink plokštelę nėra keturių papildomų kontaktų – jie būdingi tik analoginį signalą perduodančioms DVI-I ir DVI-A jungtims.
Žymėjimas „dual link“ reiškia, kad kištuke yra visas 24 kontaktų rinkinys. Single link kištukuose vidurinė kontaktų grupė būna tuščia. Pilnas rinkinys nieko nekenkia – HDMI į DVI-D dual link laidas tinka tiek single link, tiek dual link lizdams.
Kaip veikia HDMI ir DVI sujungimas
HDMI ir DVI-D skaitmeninį vaizdą perduoda tuo pačiu TMDS principu, todėl HDMI į DVI-D dual link laidui nereikia jokio keitiklio, maitinimo ar tvarkyklių. Signalas tiesiog persiunčiamas kontaktas į kontaktą, o kompiuteris ekraną atpažįsta kaip įprastą monitorių.
Svarbu žinoti vieną apribojimą: DVI jungtimi garsas paprastai neperduodamas. Jei jungiate televizorių ar monitorių su garsiakalbiais, garsą teks išvesti atskirai – per AUX 3.5 mm ar kitą garso išvestį.
Kadangi signalas skaitmeninis, vaizdas neiškraipomas taip, kaip būdavo su analoginiais laidais. Faktinę raišką ir atnaujinimo dažnį lemia vaizdo šaltinis ir monitorius, o ne pats HDMI į DVI-D dual link laidas.
Kur praverčia 1.8 metro ilgis
HDMI į DVI-D dual link laido ilgis – 1.8 metro – dažniausiai pasirenkamas stalo darbo vietai. Jo pakanka, kad laidas nuo kompiuterio, stovinčio ant grindų, pasiektų monitorių ant stalo ir neliktų įtemptas. Tvarkingai nutiestą laidą galima prisegti prie stalo krašto.
- Stalinis kompiuteris. Vaizdo plokštė su HDMI išvestimi ir monitorius su DVI-D įvestimi.
- Nešiojamasis kompiuteris. HDMI išvestis ir papildomas DVI monitorius biure.
- Konsolė ar TV priedėlis. Vaizdas į senesnį monitorių su DVI jungtimi.
Suderinamumas pagal jungtis
Prieš perkant verta pažiūrėti ne į įrenginio modelį, o į jo jungtis. HDMI į DVI-D dual link laidas tiks, jei:
- Šaltinis. Turi pilno dydžio HDMI lizdą (ne mini ar micro HDMI).
- Ekranas. Turi DVI-D arba DVI-I lizdą – DVI-D 24+1 kištukas telpa į abu.
- Kryptis. Laidas pasyvus, todėl dažniausiai veikia ir atvirkščiai – iš DVI išvesties į HDMI ekraną.
Jei ekranas turi tik VGA jungtį, šis laidas netiks – VGA yra analoginė jungtis ir jai reikia aktyvaus keitiklio.
Prijungimas ir priežiūra
Pirmiausia įkiškite DVI-D kištuką į monitoriaus lizdą ir pirštais priveržkite abu varžtus – taip jungtis neiškris net pajudinus ekraną. Tada HDMI galą įjunkite į kompiuterio, konsolės ar priedėlio lizdą. Monitoriaus meniu pasirinkite DVI įvestį – HDMI į DVI-D dual link laidas pradės perduoti vaizdą iškart. Jei vaizdas neatsiranda, kompiuteryje paspauskite ekrano perjungimo klavišų kombinaciją arba patikrinkite ekrano nustatymus.
Ištraukdami laidą visada imkite už kištuko korpuso, o ne už paties laido. DVI varžtus prieš ištraukiant atsukite iki galo. Laikydami laidą stalčiuje, suvyniokite jį laisvais žiedais – stipriai sulenkus prie kištuko, laidas gali greičiau susidėvėti.
Pagrindinės savybės
- HDMI į DVI-D dual link laidas: HDMI kištukas viename gale, DVI-D 24+1 (dual link) kištukas kitame.
- 1.8 metro ilgis – tinka daugumai darbo vietų.
- Pasyvus sujungimas, nereikia maitinimo ar tvarkyklių.
- DVI kištukas tvirtinamas dviem varžtais.
- Tinka DVI-D ir DVI-I lizdams.
Techninė specifikacija
| Prekės tipas | Vaizdo laidas |
|---|---|
| 1 jungtis | HDMI kištukas |
| 2 jungtis | DVI-D 24+1 (dual link) kištukas |
| Ilgis | 1.8 m |
| Signalo tipas | Skaitmeninis vaizdas |
| Svoris su pakuote | 0.2 kg |
Kam labiausiai tinka
- Biuro darbuotojams. Leidžia prie nešiojamojo kompiuterio prijungti turimą DVI monitorių.
- Kompiuterių naudotojams. Kai vaizdo plokštė turi HDMI, o monitorius – tik DVI.
- Taupantiems. Su HDMI į DVI-D dual link laidu senesnis monitorius tarnauja toliau, nereikia pirkti naujo.
Kiti modeliai ir alternatyvos

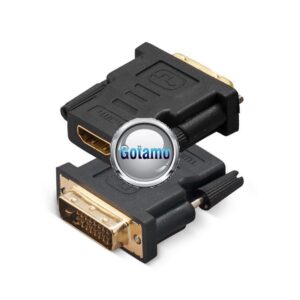

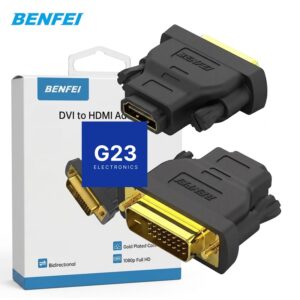

Jei jau turite HDMI laidą, užtenka kompaktiško adapterio: HDMI lizdas į DVI-D (dual link) 24+1 jungtis jungiama tiesiai į monitorių. Atvirkščiam sujungimui tinka DVI 24+1 į HDMI lizdą jungtis Benfei. Jei laidas yra per trumpas, pratęsti jį padės HDMI lizdas į HDMI lizdą jungtis kartu su HDMI į HDMI laidu 1 m. Visus variantus rasite skiltyje DVI laidai ir jungtys.
Dažni klausimai
Ar HDMI į DVI-D dual link laidu perduodamas garsas?
Paprastai ne. DVI jungtis skirta vaizdui, todėl garsą reikia išvesti per atskirą garso laidą ar kompiuterio garsiakalbius.
Ar tiks monitoriui su DVI-I lizdu?
Taip. DVI-D 24+1 kištukas telpa ir į DVI-I 24+5 lizdą, o skaitmeninis vaizdas veiks įprastai.
Ar galima jungti iš DVI kompiuterio į HDMI televizorių?
Dažniausiai taip, nes laidas pasyvus ir signalas abiem kryptimis tas pats. Tik garsas televizoriuje per šį laidą neatsiras.
Ar tiks VGA monitoriui?
Ne. VGA yra analoginė jungtis, jai reikalingas aktyvus HDMI į VGA keitiklis.
Kaip dar ieškoma šios prekės?
Pirkėjai dažnai rašo „hdmi i dvi laidas“, „hdmi dvi kabelis“, „dvi hdmi laidas 1.8m“ arba angliškai „HDMI to DVI-D cable“. Visos šios paieškos veda į tą patį HDMI į DVI-D dual link laidą. Plačiau apie jungtį galite pasiskaityti Wikipedia straipsnyje apie DVI.
Komplektacija
HDMI į DVI-D (dual link) 24+1 laidas, 1.8 metro ilgio – 1 vnt. Prekę rasite g23.lt parduotuvėje ir G23 Electronics salone.
