IEC standartiniai maitinimo laidai ir jungtys

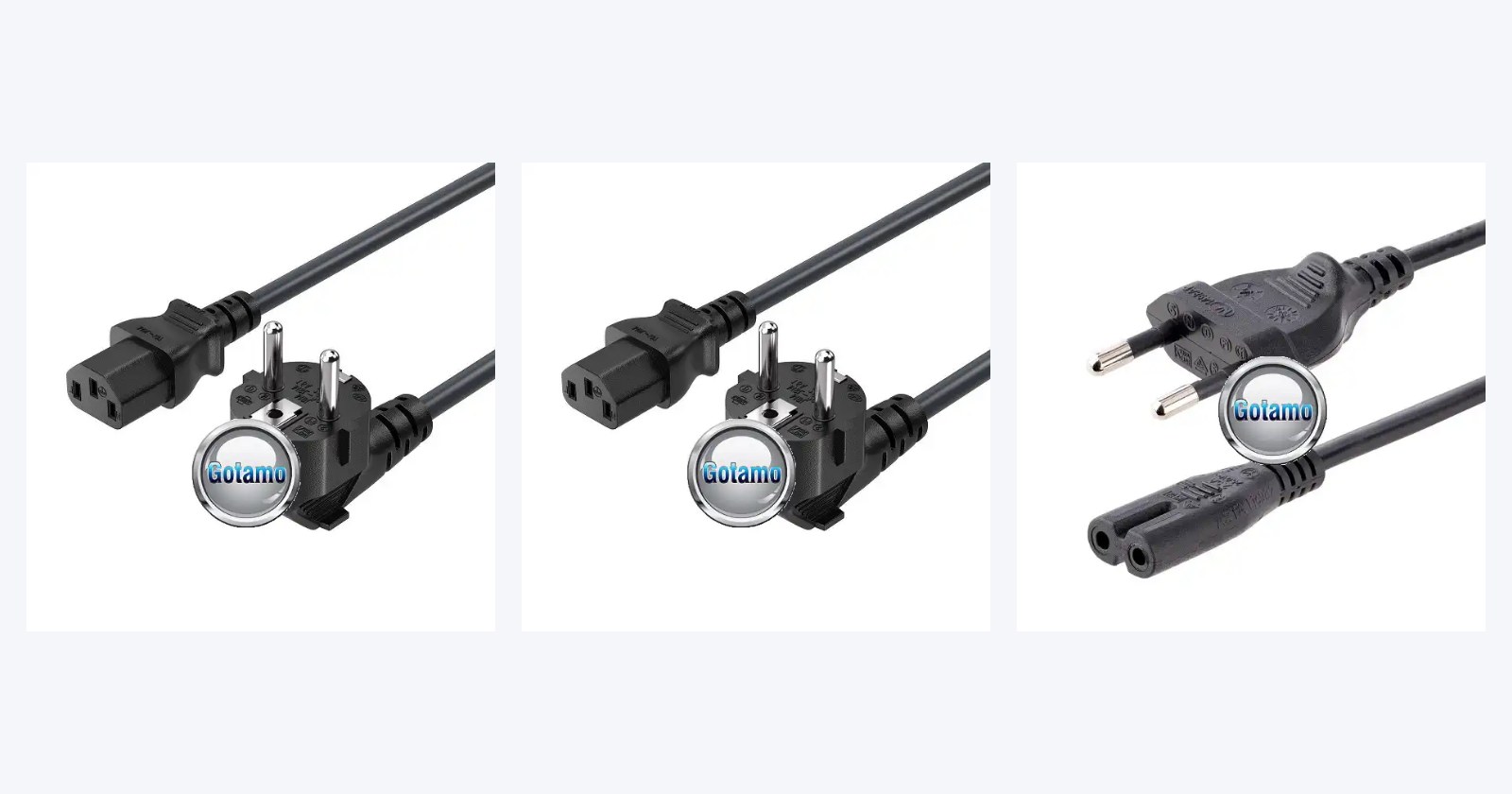

Kokie IEC maitinimo laidai yra šiame skyriuje

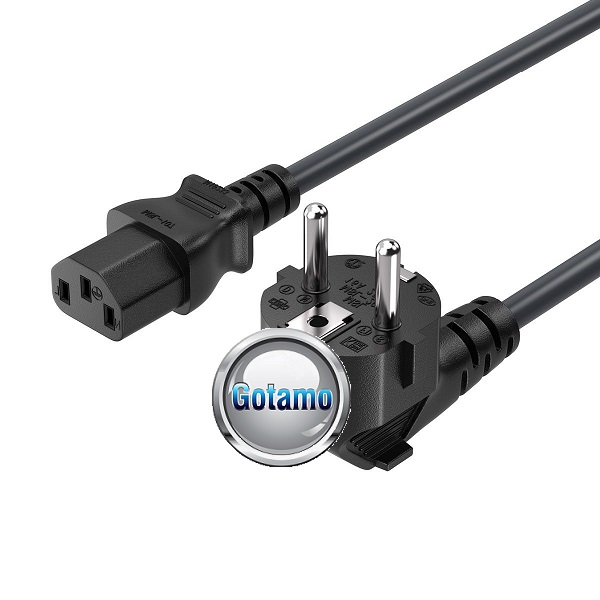

• C13 laidai kompiuteriams ir monitoriams. IEC C13 maitinimo laidas 1 metras ir IEC C13 maitinimo laidas 1.5 metro – staliniam kompiuteriui, monitoriui, spausdintuvui, projektoriui ar UPS.

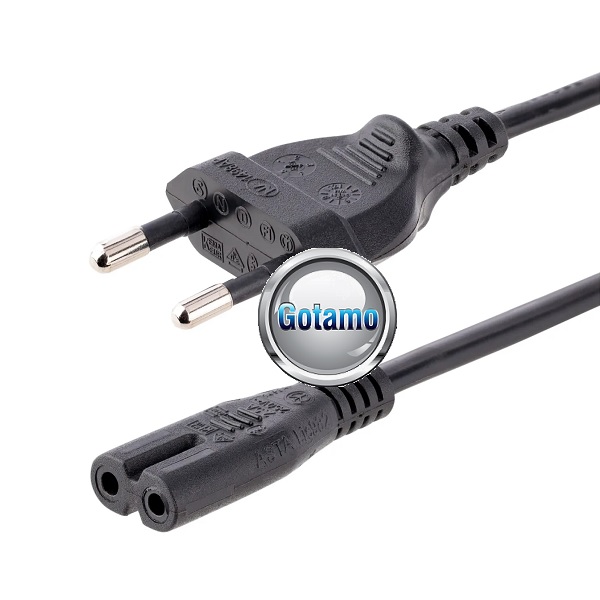

• C7 „aštuoniukės“ laidai. IEC C7 maitinimo laidas 1.5 metro ir ilgesnis IEC C7 maitinimo laidas 3 metrai – televizoriui, žaidimų konsolei, radijui ar garso kolonėlėms.

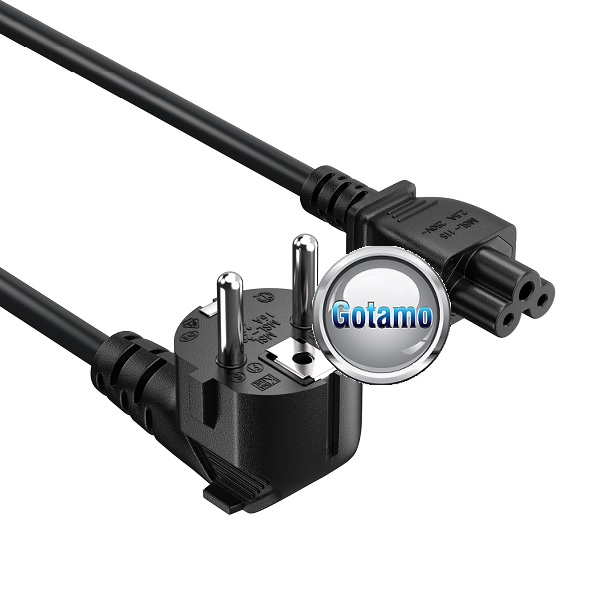

• C5 „dobilo“ laidai. IEC C5 maitinimo laidas 1 metras ir IEC C5 maitinimo laidas 1.5 metro – nešiojamojo kompiuterio maitinimo blokui ar kompaktiškam projektoriui.

Kaip išsirinkti IEC maitinimo laidą

1. Atpažinkite prietaiso lizdą

C13 kištukas stačiakampis, su nusklembtais kampais ir trimis kontaktais – prietaise jam atitinka C14 lizdas. C7 kištukas ovalus, susiaurėjęs per vidurį kaip skaičius 8, turi du kontaktus ir tinka C8 lizdui. C5 kištukas mažas, trijų apvalių dalių formos, panašus į dobilo lapelį, jungiamas į C6 lizdą. Jei abejojate, nufotografuokite prietaiso lizdą ir palyginkite su prekių nuotraukomis.

2. Pasirinkite ilgį

1 metro laidas tinka, kai prietaisas stovi prie pat šakotuvo po stalu ir nenorite laido pertekliaus. 1.5 metro yra dažniausias gamyklinis ilgis, todėl juo lengva pakeisti pamestą originalų laidą. 3 metrų C7 laidas praverčia, kai televizorius pakabintas ant sienos, o lizdas žemai prie grindų ar kitoje baldų pusėje.

3. Įžeminimas svarbus

C13 ir C5 jungtys turi įžeminimo kontaktą, C7 – ne. Jei prietaisas turi trijų kontaktų lizdą, visada naudokite trijų kontaktų laidą. Dviejų kontaktų laidas į jį neįlįs arba paliks prietaisą be įžeminimo.

4. Atsarginis laidas

Nešiojamojo kompiuterio maitinimo bloko C5 laidas dažnai lieka biure, o C13 laidas pasimeta perkraustant kompiuterį. Antras IEC maitinimo laidas leidžia palikti vieną komplektą namuose, kitą – darbe.

IEC maitinimo laidai: jungtys, ilgiai ir prietaisai

IEC maitinimo laidai: kuri jungtis kokiam prietaisui tinka

Jungtis	Kontaktai	Prietaiso lizdas	Ilgiai skyriuje	Dažniausi prietaisai
C13	3, su įžeminimu	C14	1 m, 1.5 m	Stalinis kompiuteris, monitorius, spausdintuvas, UPS
C7 „aštuoniukė“	2, be įžeminimo	C8	1.5 m, 3 m	Televizorius, žaidimų konsolė, radijas, kolonėlės
C5 „dobilas“	3, su įžeminimu	C6	1 m, 1.5 m	Nešiojamojo kompiuterio maitinimo blokas, projektorius

Saugos patarimai

• Pirmiausia ištraukite kištuką iš sieninio lizdo, tik tada atjunkite laidą nuo prietaiso. Jungdami darykite atvirkščiai.
• Nenaudokite pažeisto laido. Įtrūkusi izoliacija, apdegęs ar klibantis kištukas – ženklas laidą pakeisti, o ne apvynioti izoliacine juosta.
• Nekeiskite trijų kontaktų laido dviejų kontaktų laidu ir nešalinkite įžeminimo kontakto iš kištuko.
• Kaistantiems prietaisams gali reikėti kito laido. Jei prietaiso lizde šalia C14 formos yra papildoma išdroža, jam skirta aukštesnei temperatūrai pritaikyta C15 jungtis, o ne C13.
• Nesuspauskite laido baldais ir nevyniokite jo tvirtai aplink maitinimo bloką – taip gyslos lūžta ties kištuku.

Dažni klausimai apie IEC maitinimo laidus

Ar kompiuterio ir monitoriaus laidai vienodi?

Dažniausiai taip – abu naudoja C13 jungtį, todėl tą patį IEC C13 maitinimo laidą galima naudoti ir kompiuteriui, ir monitoriui.

Kokio laido reikia televizoriui ar PlayStation?

Daugelis televizorių ir žaidimų konsolių turi dviejų kontaktų C8 lizdą, kuriam tinka C7 „aštuoniukė“. Prieš perkant palyginkite lizdo formą.

Ar C5 laidas tinka visiems nešiojamųjų kompiuterių krovikliams?

Tinka tiems maitinimo blokams, kurie turi C6 „dobilo“ lizdą. Kai kurie blokai turi C8 lizdą su dviem kontaktais – jiems reikia C7 laido.

Ar IEC maitinimo laidai tinka lietuviškam lizdui?

Taip, kitame gale yra įprastas europinis kištukas 220V sieniniam lizdui ar šakotuvui.

Atsiėmimas Klaipėdoje ir grąžinimai

Visi šio skyriaus IEC maitinimo laidai laikomi G23 Electronics salone Klaipėdoje, Priestočio g. 24 (autobusų stotis). Atsinešę maitinimo bloką ar senąjį laidą, vietoje pasitikrinsite, ar jungtis sutampa, o užsakymą atsiimsite be siuntimo. Jei laidas netiks, prekę priimame atgal pagal grąžinimų tvarką. Kitas jungtis rasite laidų ir jungčių skyriuje.

Prekių ženklai ir asortimentas

Skyriuje „IEC standartiniai maitinimo laidai ir jungtys“ yra C13, C7 ir C5 laidai nuo 1 iki 3 metrų ilgio. Jei ieškote viso nešiojamojo kompiuterio kroviklio, užsukite į kompiuterių kroviklių ir maitinimo blokų skyrių, o kelioniniams adapteriams – į 220V tinklo jungčių ir priedų skyrių.
