3 RCA lizdai ir S-video lizdas į VGA jungtis laidas – adapteris VGA jungčiai

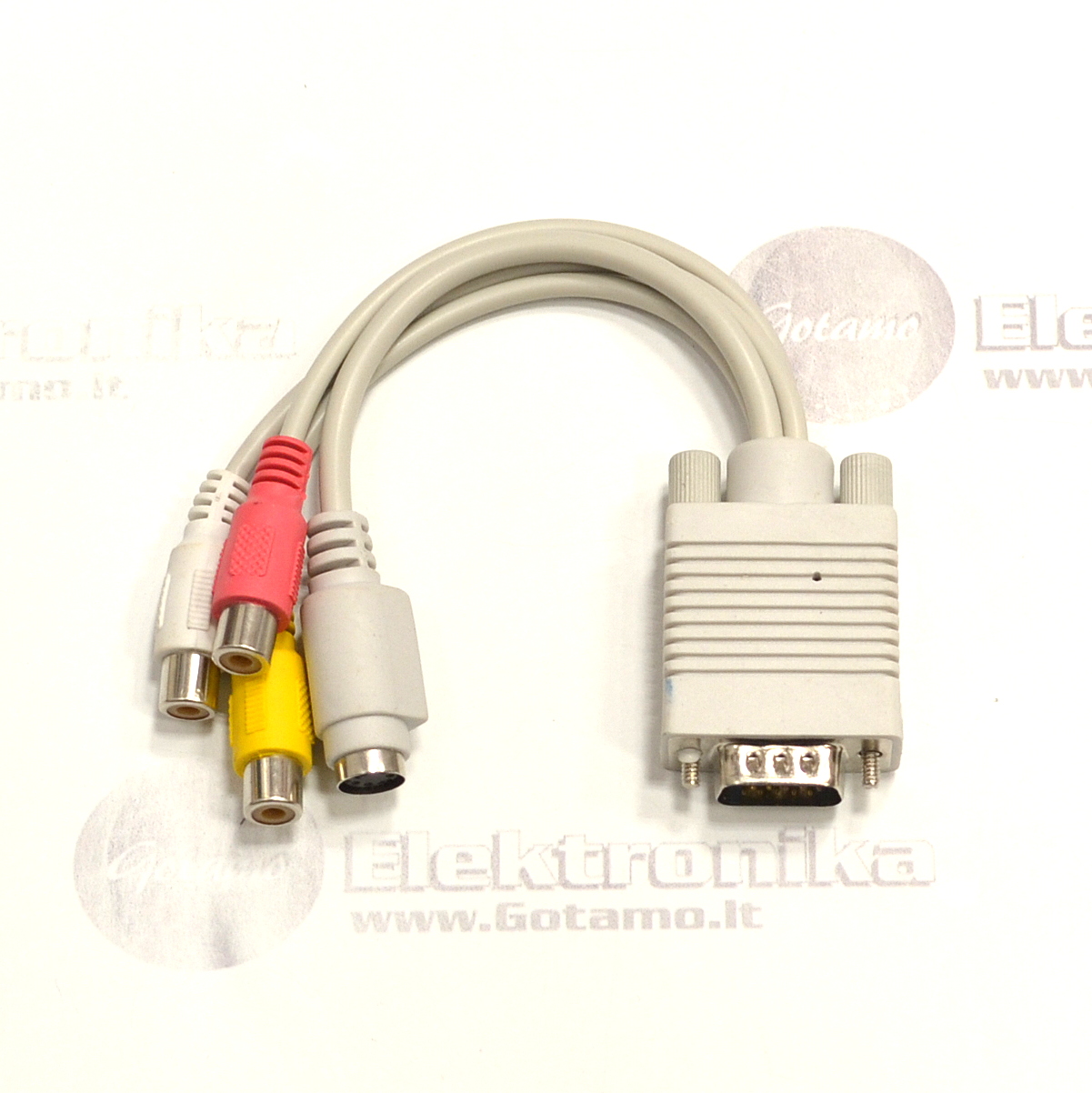

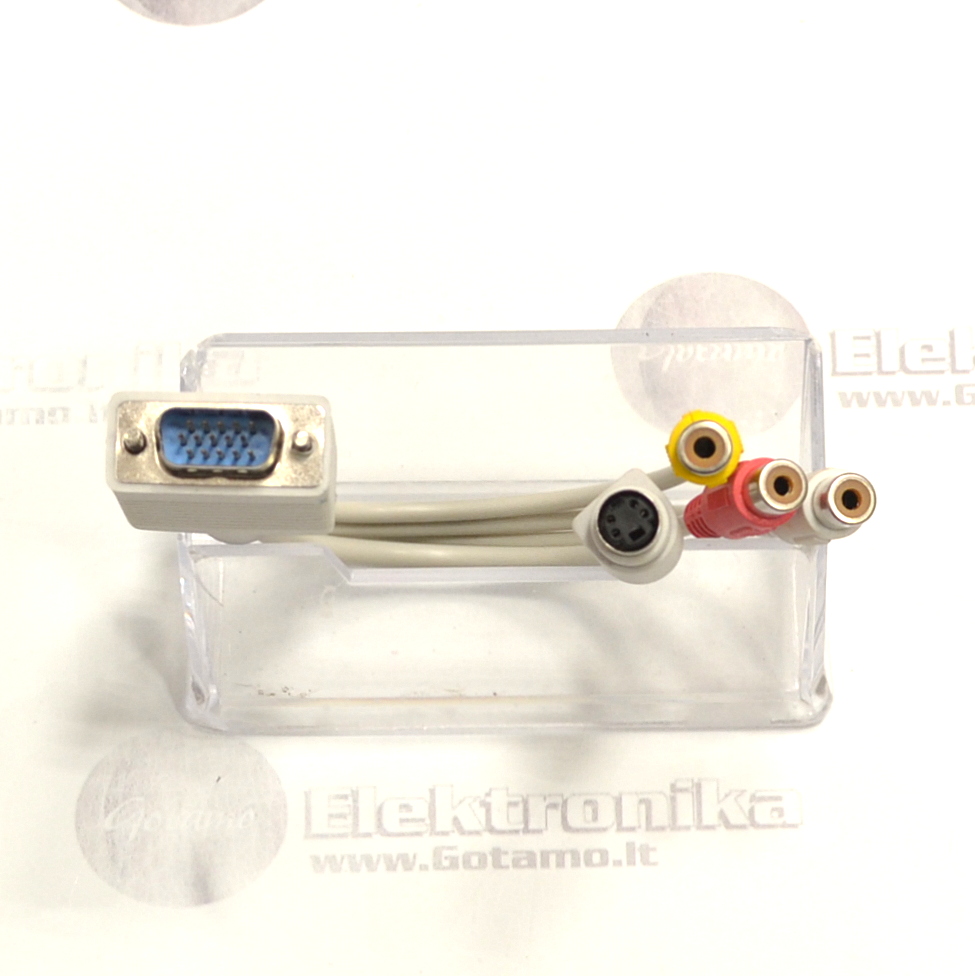

3 RCA lizdai ir S-video lizdas į VGA jungtis – laidas-adapteris, kurio viename gale yra VGA (D-Sub 15 kontaktų) kištukas, o kitame – trys RCA lizdai ir vienas S-video lizdas. Jis sujungia įrenginį su VGA jungtimi ir laidus su RCA ar S-video kištukais. Tokie adapteriai naudojami su vaizdo plokštėmis, projektoriais ir monitoriais, kurie per VGA formos jungtį palaiko analoginį televizijos ar komponentinį vaizdo signalą. Adapteriui nereikia maitinimo.
Kaip atpažinti VGA, RCA ir S-video jungtis
VGA jungtis – trapecijos formos, dažniausiai mėlyna, su trimis eilėmis kontaktų; šonuose dažnai būna tvirtinimo varžtai. Ją turi senesni kompiuterių monitoriai, projektoriai, vaizdo plokštės ir nešiojamieji kompiuteriai. RCA lizdai – apvalūs, su centriniu kontaktu, dažniausiai žymimi spalvomis. S-video lizdas – mažas apvalus su keliais plonais kontaktais viduje.
Laidas 3 RCA lizdai ir S-video lizdas į VGA leidžia šias skirtingas jungtis fiziškai sujungti vienoje vietoje.
Ką būtina žinoti prieš perkant
VGA jungtimi paprastai perduodamas kompiuterio RGB vaizdo signalas, o RCA ir S-video jungtimis – televizijos formato signalai. Šie signalai skiriasi, todėl laidinė jungtis juos tik sujungia, bet nekonvertuoja. 3 RCA lizdai ir S-video lizdas į VGA adapteris veiks tada, kai bent vienas įrenginys per VGA jungtį palaiko atitinkamą signalą. Pavyzdžiui, dalis projektorių per VGA įėjimą priima komponentinį (Y, Pb, Pr) vaizdą, o kai kurios vaizdo plokštės per VGA gali išvesti televizijos formato vaizdą.
Jei norite įprasto kompiuterio vaizdą rodyti televizoriuje per RCA arba, atvirkščiai, prijungti DVD grotuvą prie paprasto kompiuterio monitoriaus, reikalingas aktyvus signalo keitiklis su maitinimu. Prieš pirkdami pasitikrinkite įrenginių instrukcijas.
Kur tokia jungtis pritaikoma
- Projektoriai. Modeliai, kurių VGA įėjimas palaiko komponentinį vaizdą.
- Vaizdo plokštės. Senesnės plokštės su TV išvesties palaikymu per VGA.
- Profesionali vaizdo technika. Įranga, kurioje komponentinės jungtys išvestos per D-Sub.
- Dirbtuvės. Kaip atsarginis adapteris įrangos patikrai.
Prijungimas ir nustatymai
Išjunkite įrenginius. VGA kištuką įkiškite į lizdą, o jei jis turi varžtus, priveržkite juos, kad kištukas neiškristų. Prie RCA lizdų prijunkite RCA laidą, prie S-video lizdo – S-video laidą, jei jį naudojate. Įjunkite techniką. Projektoriaus meniu VGA įėjimui pasirinkite komponentinį ar YPbPr signalo tipą, jei toks nustatymas yra. Kompiuterio vaizdo plokštės nustatymuose įjunkite TV išvestį. Jei vaizdas iškraipytas ar jo nėra, greičiausiai įrenginys tokio signalo per VGA nepalaiko.
Priežiūra
VGA kištuko kontaktai ploni, todėl jungdami nespauskite jėga ir įsitikinkite, kad kištukas pasuktas teisinga puse. Nepalikite adapterio kabančio, kai prie jo prijungti sunkūs laidai – geriau juos prilaikyti. Laikykite sausai, o RCA lizdus saugokite nuo dulkių. Jei 3 RCA lizdai ir S-video lizdas į VGA laidas naudojamas retai, laikykite jį maišelyje kartu su kitais vaizdo laidais, kad kontaktai nesusilankstytų ir prireikus jį greitai rastumėte.
Pagrindinės savybės
- VGA (D-Sub 15) kištukas.
- Trys RCA lizdai.
- Vienas S-video lizdas.
- Laidinė jungtis be maitinimo.
- Skirta įrangai, palaikančiai televizijos ar komponentinį signalą per VGA.
Techninė specifikacija
| Tipas | Vaizdo adapteris (laidas-jungtis) |
|---|---|
| Pirma jungtis | VGA kištukas |
| Antra jungtis | 3 RCA lizdai ir S-video lizdas |
| Signalas | Analoginis vaizdas, be konvertavimo |
| Maitinimas | Nereikalingas |
| Prekės kodas | GT-16761 |
Kam labiausiai tinka
- Projektorių naudotojams. Kai projektorius per VGA priima komponentinį vaizdą.
- Technikos entuziastams. Kai vaizdo plokštė palaiko TV išvestį per VGA.
- Servisams. Kai reikia greitai patikrinti įrangos jungtis.
Kiti modeliai

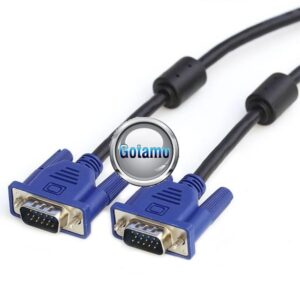

Kai reikia tikro signalo konvertavimo, rinkitės VGA lizdas ir AUX 3.5mm lizdas į HDMI lizdą vaizdo signalo konverterį su maitinimu. Du VGA įrenginius sujungsite VGA į VGA laidu 3 metrai. Prie adapterio RCA lizdų tiks 3 RCA į 3 RCA laidas 3 metrai, o prie S-video lizdo – 2 RCA ir S-video į 2 RCA ir S-video laidas 2 metrai. Daugiau jungčių rasite kategorijoje VGA laidai ir jungtys.
Dažni klausimai
Ar šiuo laidu kompiuterio vaizdą parodysiu televizoriuje per RCA?
Tik jei vaizdo plokštė per VGA jungtį palaiko televizijos formato išvestį. Įprastam kompiuteriui reikalingas aktyvus keitiklis.
Ar 3 RCA lizdai ir S-video lizdas į VGA perduoda garsą?
VGA jungtis garso neperduoda, todėl garsas jungiamas atskiru laidu.
Ar tiks DVD grotuvui prijungti prie monitoriaus?
Dauguma kompiuterių monitorių tokio signalo per VGA nepriima. Patikrinkite monitoriaus instrukciją arba rinkitės keitiklį.
Ką reiškia komponentinis vaizdas?
Tai vaizdo signalas, padalytas į tris dalis (Y, Pb, Pr), perduodamas trimis laidais. Jį palaiko dalis projektorių ir grotuvų.
Šios prekės dar ieškoma kaip „vga i rca“, „vga į tulpes“, „vga s-video adapteris“, „vga rca laidas“ ar angliškai „VGA to 3 RCA S-Video adapter cable“. Daugiau apie jungtį – Wikipedia straipsnyje apie VGA jungtį.
Komplektacija
3 RCA lizdai ir S-video lizdas į VGA jungtis laidas – 1 vnt. Prekę rasite g23.lt parduotuvėje ir G23 Electronics salone.
